工事現場進捗報告2 ~二方向排管~ |

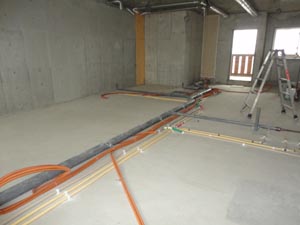

次に、外配管まで住戸内から運ぶ、床下の横引き排管です。
これまでも共用廊下側へ運ぶ仕組みはありましたが、
バルコニー側へも排水する二方向排管ははじめての試みです。
これにより、横引き勾配による床高の上がりを抑えつつ、
室内の水回りの配置の自由度を上げました。
また、横引き管が一本の主管に集約されている点もポイントです。
ユニットバス、トイレ、キッチン、洗面…と
それぞれから横引くのでは、配管のコストアップにもなりますし、
なにより、間取り変更のたびに配管まで交換しなければいけません。
主管に枝で指すタイプなので、枝管の変更のみで間取り変更に対応できます。

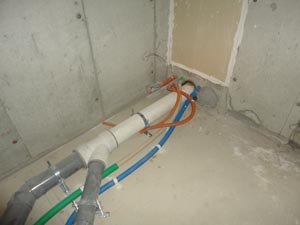

さて、こちらはバルコニー側の排水管です。竪管はトミジ管により
紫外線からの劣化を防ぎます。
写真の反対側にはあらかじめスリーブを開けてあるので、
後の更新の際にはそちらを利用し、容易な取替工事ができます。
こちらは、共用廊下側から1mの範囲のトミジ管です。
床の下地材がひかれた状態です。
1枚目の横引き主管の上に当たる部分のパーティクルボードに
切れ目が入っていることが分かります。
ここが床の点検口になります。
取替の度に、床を壊す必要がなくなります。
これまでも共用廊下側へ運ぶ仕組みはありましたが、
バルコニー側へも排水する二方向排管ははじめての試みです。
これにより、横引き勾配による床高の上がりを抑えつつ、
室内の水回りの配置の自由度を上げました。
また、横引き管が一本の主管に集約されている点もポイントです。
ユニットバス、トイレ、キッチン、洗面…と
それぞれから横引くのでは、配管のコストアップにもなりますし、
なにより、間取り変更のたびに配管まで交換しなければいけません。
主管に枝で指すタイプなので、枝管の変更のみで間取り変更に対応できます。
さて、こちらはバルコニー側の排水管です。竪管はトミジ管により
紫外線からの劣化を防ぎます。
写真の反対側にはあらかじめスリーブを開けてあるので、
後の更新の際にはそちらを利用し、容易な取替工事ができます。
こちらは、共用廊下側から1mの範囲のトミジ管です。
床の下地材がひかれた状態です。
1枚目の横引き主管の上に当たる部分のパーティクルボードに
切れ目が入っていることが分かります。
ここが床の点検口になります。
取替の度に、床を壊す必要がなくなります。
